Núcleo de transformador seco

El núcleo del transformador en seco es el componente central del circuito magnético de un transformador en seco. Está fabricado mediante apilamiento o devanado de láminas de acero al silicio de alta permeabilidad y no requiere aceite aislante para refrigeración. Disipa el calor mediante aislamiento con aire o resina. Su diseño se centra en bajas pérdidas, bajo aumento de temperatura y alta resistencia mecánica, y resulta adecuado para lugares con exigentes requisitos de protección contra incendios y sensibilidad ambiental (por ejemplo, edificios de gran altura, metros, centros de datos, etc.).

Personalice a partir de nuestra línea de productos estándar

Si encuentra un producto casi coincidente en nuestro catálogo, podemos modificar rápidamente nuestros transformadores estándar para su aplicación. Las modificaciones incluyen potencia, clase de tensión, tipo de refrigeración y estructura de instalación.

Construcción según sus documentos técnicos

Envíenos sus especificaciones o planos. Nuestro equipo de ingeniería revisa el diseño, valida todos los parámetros clave con usted y fabrica estrictamente de acuerdo con las normas internacionales.

Diseño completamente personalizado, desde el concepto hasta la finalización

¿No dispone de especificaciones formales detalladas? Comparta sus ideas y requisitos funcionales. Colaboramos con usted para desarrollar soluciones totalmente personalizadas de transformadores, desde el diseño eléctrico y la disposición estructural hasta el sistema de aislamiento.

Resumen
Resumen del producto
Ventajas de rendimiento
Aplicaciones
Aplicación
¿Por qué elegir Bardeen?
Especificaciones técnicas
Preguntas frecuentes
Servicios y procesos de transporte

Resumen

Bardeen presenta el núcleo de transformador en seco, una solución robusta y eficiente diseñada para sistemas eléctricos modernos que exigen fiabilidad, seguridad y adaptabilidad. El núcleo de transformador en seco está concebido para satisfacer las necesidades cambiantes de los operadores de red, las instalaciones industriales y los proyectos de energías renovables, ofreciendo una alternativa compacta y de bajo mantenimiento frente al equipo con aceite

Resumen del producto

Características principales y principios de diseño

El núcleo de transformador en seco aprovecha láminas de acero al silicio de alta calidad y técnicas optimizadas de apilamiento del núcleo para minimizar las pérdidas en el núcleo y reducir el ruido audible. La geometría del núcleo y la selección de materiales están adaptadas para lograr una baja magnetostricción y una distribución estable del flujo magnético bajo ciclos de carga variables

Las disposiciones de los devanados incorporan bobinas recubiertas con epoxi o resina, junto con sistemas de aislamiento de alta clase térmica que mejoran la rigidez dieléctrica y la resistencia a la humedad

Ventajas de rendimiento

La eficiencia y la reducción de pérdidas son fundamentales en el perfil de rendimiento del núcleo del transformador en seco. La laminación cuidadosamente diseñada del núcleo y el ensamblaje de precisión reducen las pérdidas por histéresis y corrientes parásitas, mejorando así la eficiencia en vacío y bajo carga. El núcleo del transformador en seco presenta un rendimiento térmico superior gracias a vías mejoradas de disipación de calor y a carcasas optimizadas para la convección, lo que permite mayores tolerancias al aumento de temperatura y una mayor vida útil de los materiales aislantes

Beneficios de seguridad y medioambientales

Una de las ventajas más significativas del núcleo del transformador en seco es su perfil operativo respetuoso con el medio ambiente y más seguro:

La eliminación de dieléctricos líquidos reduce el riesgo de fugas, incendios y contaminación del suelo
El diseño de aislamiento sólido del núcleo del transformador en seco cumple con normativas ambientales estrictas y facilita su instalación en zonas urbanas, industriales y de almacenamiento de energía renovable sensibles o espacialmente limitadas
Los intervalos de mantenimiento reducidos y la eliminación de la manipulación de aceite disminuyen la huella ambiental total durante el ciclo de vida y los costos operativos

Aplicaciones

Aplicaciones en sistemas eléctricos

El núcleo del transformador en seco es excepcionalmente adecuado para una amplia gama de aplicaciones. En proyectos de modernización de la red, el núcleo del transformador en seco ofrece una solución compacta y resistente para actualizar las redes de distribución y mejorar la fiabilidad local. En aplicaciones de almacenamiento de energía renovable y automatización de la red, el núcleo del transformador en seco soporta flujos de potencia bidireccionales y ciclos frecuentes, brindando un servicio fiable en las interfaces de inversores y sistemas de almacenamiento de energía

Fabricación, normas y ensayos

Bardeen aplica metodologías de producción rigurosas al núcleo del transformador en seco, basándose en décadas de experiencia en la fabricación de transformadores. Cada núcleo del transformador en seco pasa por ensayos integrales en fábrica, incluidos ensayos rutinarios y de tipo, alineados con las normas IEC para transformadores de 220 kV, cuando sean aplicables:

Validado para resistencia dieléctrica, elevación de temperatura, capacidad de soporte ante cortocircuitos y comportamiento ante sobretensiones
La gestión de calidad en la fabricación garantiza la trazabilidad de los materiales, tolerancias de ensamblaje minuciosas y características eléctricas consistentes
Se ofrece con opciones configurables según los requisitos específicos del proyecto, incluidas distintas potencias nominales en kVA, niveles de protección de la carcasa y configuraciones de terminales

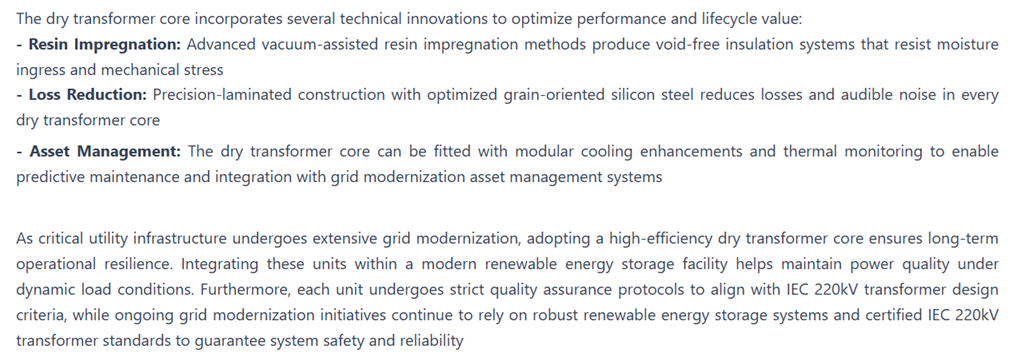

Innovaciones Técnicas

Personalización y soporte en campo

Al comprender que cada proyecto presenta desafíos únicos, Bardeen ofrece configuraciones personalizadas del núcleo del transformador en seco. Los clientes pueden solicitar relaciones de tensión específicas, grupos vectoriales y soluciones de montaje adaptadas a diseños de subestaciones, instalaciones en azoteas o sistemas de almacenamiento de energía renovable en contenedores. Bardeen brinda soporte técnico desde la planificación del proyecto hasta su puesta en servicio, y ofrece pruebas y capacitación opcionales in situ. La integración del núcleo del transformador en seco en iniciativas de modernización de la red, junto con instalaciones de almacenamiento de energía renovable certificadas según las directrices IEC para transformadores de 220 kV, proporciona una solución integral y fiable de gestión energética

Aplicación

Escenarios de aplicación

Modernización de la red proyectos de actualización de redes de distribución

Almacenamiento de energía renovable y aplicaciones de interfaz con inversores

Instalaciones industriales y urbanas para cumplir con los requisitos de seguridad contra incendios y protección ambiental

Subestaciones, azoteas y contenedores instalaciones de almacenamiento de energía

Automatización de la red con operación de flujo de potencia bidireccional

¿Por qué elegir Bardeen?

El núcleo del transformador seco Bardeen utiliza chapas de acero al silicio orientado de alta calidad y un proceso de apilamiento de precisión, destacándose por sus bajas pérdidas, bajo nivel de ruido y distribución estable del flujo magnético. Gracias a su diseño de aislamiento sólido con resina, elimina los riesgos de fugas de aceite e incendios, siendo ideal para proyectos urbanos, industriales y de almacenamiento de energía en baterías. Pruebas de tipo completas en fábrica para cumplir con las normas IEC; personalizable según su diseño de transformador.

· Diseño de baja magnetostricción para reducir el ruido y las pérdidas en el núcleo
· Impregnación al vacío con resina para lograr un aislamiento libre de vacíos y resistente a la humedad
· Aprobación en ensayos dieléctricos, de elevación de temperatura, de cortocircuito y de impulsos
· Soporte para relación de tensión, grupo vectorial, potencia en kVA y disposición de bornes personalizados
· Compatibilidad con monitoreo térmico para la gestión inteligente de activos en redes eléctricas

Especificaciones técnicas

Nombre del producto	Núcleo de transformador seco
Material	Chapas de acero al silicio orientado de alta calidad
Característica clave	Bajas pérdidas en el núcleo, bajo ruido audible y baja magnetostricción
Tipo de aislamiento	Aislamiento seco sólido recubierto con epoxi o resina
Norma aplicable	Normas IEC aplicables a transformadores relacionados con 220 kV
Ventajas	Sin dieléctrico líquido, seguro contra incendios, sin fugas y de bajo mantenimiento
Personalización	Relación de tensión, grupo vectorial, potencia nominal en kVA y configuración de bornes

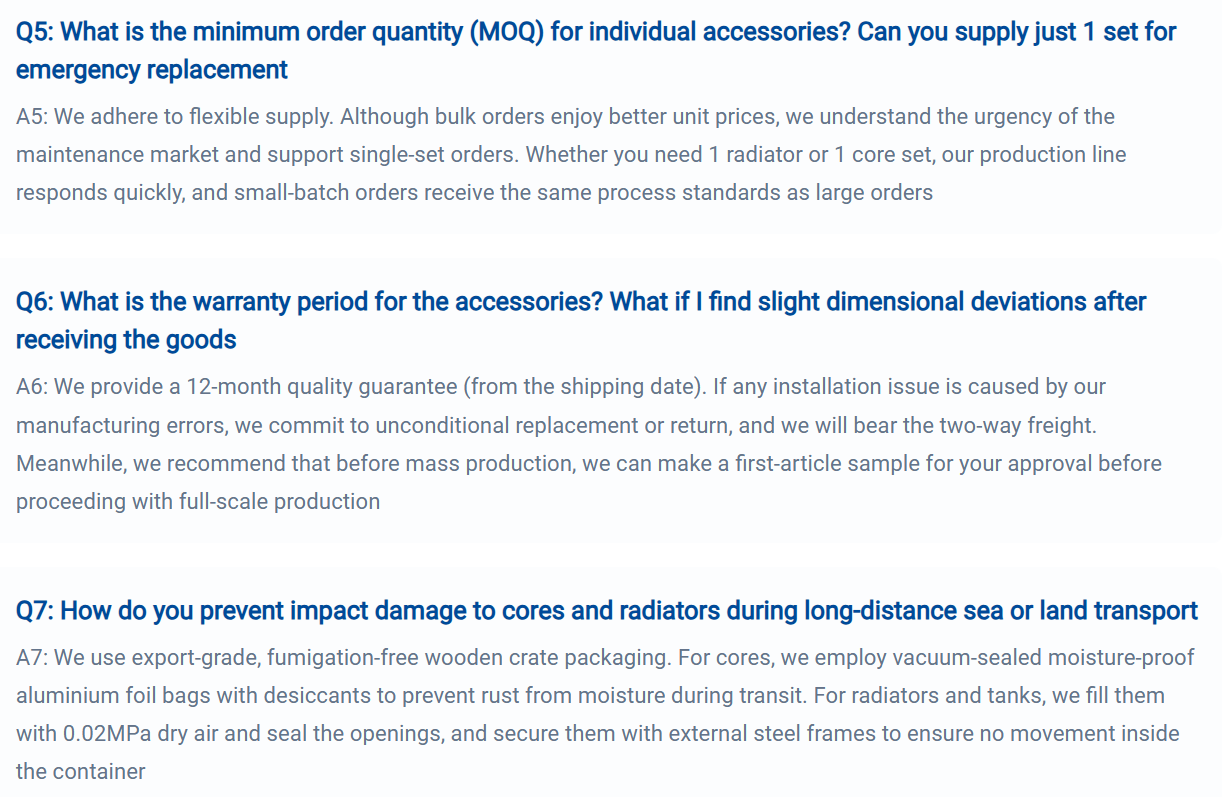

Preguntas frecuentes

P1: ¿Son sus accesorios para transformadores (depósitos, núcleos, radiadores) adecuados para modelos de transformador no estándar? ¿Ofrecen personalización basada en planos? R1: Absolutamente. No solo somos fabricantes, sino también proveedores de soluciones personalizadas. Ya sea que nos proporcione bocetos a mano, muestras de piezas usadas o planos en PDF, nuestro equipo técnico podrá elaborar dibujos de producción CAD precisos para usted. Para los núcleos, podemos adaptar el esquema de apilamiento de láminas de acero eléctrico grano-orientado según sus requisitos de pérdidas; para los depósitos, podemos ajustar el espesor de las paredes y las estructuras de refuerzo según la clase de aislamiento.

P2: ¿Cómo garantizan que los núcleos o bastidores de sujeción que producen coincidan con el rendimiento de mi diseño original de transformador? A2: Implementamos la trazabilidad de calidad en todo el proceso. Para los núcleos, realizamos ensayos rigurosos de densidad de flujo y pérdidas específicas para garantizar que cumplan o incluso superen las normas nacionales. Para los bastidores de sujeción (abrazaderas), prestamos especial atención a la precisión de la posición del punzonado y al tratamiento de galvanizado/anticorrosión, y proporcionamos informes de inspección con máquina de medición por coordenadas (CMM) para las dimensiones críticas, asegurando una instalación perfecta tras la recepción.

P3: ¿Qué materiales se utilizan para los depósitos y los radiadores del transformador? ¿Cómo evitan la corrosión? A3: Normalmente utilizamos chapas de acero laminadas en frío de alta calidad (Q235B o Q345R). Para prevenir la corrosión, aplicamos un granallado riguroso para eliminar la cascarilla de laminación, seguido de pintura epoxi de alquitrán de hulla o recubrimiento superior de poliuretano, controlando estrictamente el espesor de la película seca por encima de 120 μm. Para los radiadores (radiadores de tipo aleta), damos especial énfasis al decapado interno y al tratamiento de fosfatado, para garantizar que el aceite del transformador no se contamine durante su circulación.

C4: ¿Las láminas de acero al silicio para los núcleos son importadas o nacionales? ¿Son suficientemente resistentes los marcos de sujeción? A4: Ofrecemos dos opciones: Baowu Steel y Nippon Steel, para satisfacer distintos requisitos presupuestarios. Para los marcos de sujeción (abrazaderas), utilizamos acero de alta resistencia conformado en un único proceso de estampación, seguido de un tratamiento de envejecimiento por vibración para aliviar las tensiones internas. Esto garantiza que las abrazaderas no se deformen durante un cortocircuito del transformador y mantengan firmemente el núcleo.
