Übersicht

Bardeen-35-kV-1000-kVA-Ölgekühlter Transformator

Bardeen präsentiert den ölgekühlten Transformator 35 kV, 1000 kVA – eine leistungsstarke Lösung für die Stromverteilung, konzipiert für Zuverlässigkeit, Effizienz und nahtlose Integration in moderne Stromnetze. Entwickelt und hergestellt von Bardeen Equipment Co., Ltd., ist dieser 35-kV-Öltransformator mit 1000-kVA-Nennleistung als Verteilungstransformator speziell für anspruchsvolle Anwendungen optimiert, darunter Installationen als Transformator für erneuerbare-Energien-Netze, industrielle und gewerbliche Verteilungsnetze sowie versorgungsseitige Großumspannwerke.

PRODUKTOVERSICHT

Produktübersicht und zentrale Merkmale

Der ölgekühlte Transformator 35 kV, 1000 kVA ist ein Mittelspannungs-Flüssigkeits-Transformator, der speziell für die Spannungsumwandlung von 35 kV auf Verteilungsspannungen mit herausragendem thermischem Management und hervorragenden dielektrischen Eigenschaften ausgelegt ist.

Kern-Highlights:
– Akzeptiert eine 35-kV-Versorgung für Projekte, die weit entfernt von einem bestehenden Niederspannungs-Verteilerbus positioniert sind.
– Die Nennleistung von 1000 kVA verhindert eine Überdimensionierung, wenn die angeschlossene Last spezialisiert oder geografisch isoliert ist.
– Die Isolierung und die elektrischen Luftstrecken auf der Primärseite sind auf die vorgegebene Systemspannung und die Umgebungsbedingungen abgestimmt.

Das 35-kV-Öl-Transformator-Design nutzt bewährte ölgekühlte Technologie und hochentwickelte Materialien, um eine überlegene Isolation, Kühlleistung und Überlastfähigkeit sicherzustellen. Als Transformator für erneuerbare-Energien-Netze bietet er eine stabile Leistung bei der Kopplung mit intermittierenden Erzeugungsquellen wie Wind- und Solarparks.

Optionale Konfiguration:
– Anschlusskomponenten, Überspannungsschutz-Schnittstellen und Überwachungsgeräte können an die jeweilige Umspannwerksanordnung angepasst werden.
– Ausführungen für den Innen- und Außenbereich ermöglichen eine Anlagenanordnung, die lokalen klimatischen Bedingungen sowie Zugangs- und Sicherheitsanforderungen Rechnung trägt.

Wesentliche Merkmale und technische Daten:
‑ Nennspannungsklasse: 35 kV Primärseite, konfigurierbare Niederspannungsanzapfungen für gängige Verteilungsspannungen. Diese 35-kV-Öltransformator-Konfiguration gewährleistet Kompatibilität mit Mittelspannungs-Zuleitungen und Umspannwerkverbindungen
‑ Nennleistung: 1000 kVA; dieser 1000-kVA-Verteilungstransformator eignet sich daher für die Primärverteilung und den Großlasttransfer
‑ Kühlung: Standardmäßig ONAN (Öl natürliche Konvektion, Luft natürliche Konvektion); optional verfügbar als ONAF (Öl natürliche Konvektion, Luft erzwungene Konvektion) für höhere Umgebungstemperaturen oder Dauerüberlastanwendungen
‑ Isolationsmedium: hochwertiges Mineralöl mit optimierter Durchschlagfestigkeit zur langfristigen Isolationsstabilität im Einsatz als 35-kV-Öltransformator
‑ Kern und Wicklungen: verlustarmer, kornorientierter Siliziumstahlkern sowie Wicklungen aus hochleitfähigem Kupfer (oder optional Aluminium), konstruiert zur Minimierung von Leerlauf- und Lastverlusten für ein hocheffizientes Leistungstransformatorenprofil
– Stufenschalter: Optionen für Stufenschalter außerhalb der Last oder unter Last, um die Spannungsregelung bei wechselnden Systembedingungen aufrechtzuerhalten – eine wesentliche Funktion für Transformator-Einsätze im Bereich erneuerbarer Energien im Netz, wo Erzeugungsschwankungen auftreten
– Schutzvorrichtungen und Zubehör: Ausdehnungsbehälter, Buchholz-Relais, Druckentlastungseinrichtung, Temperaturmessgeräte, Ölstandsanzeiger, Kühler und Überspannungsableiter gemäß den Anforderungen für einen sicheren Betrieb
– Normen und Prüfungen: Konstruktion und Fertigung nach IEC-Normen mit werkseigenen Routine- und Typprüfungen, um sicherzustellen, dass jeder Transformator für erneuerbare Energien im Netz die weltweiten Netzcodices und Versorgungsunternehmens-Spezifikationen erfüllt

Technische Vorteile, Individualisierung und Lebenszyklus

Technische Vorteile und Innovation: Der ölimmerse Transformator von Bardeen mit 35 kV und 1000 kVA integriert mehrere technische Innovationen, die ihn als besonders effizienten Leistungstransformator auszeichnen. Das Design legt besonderen Wert auf Verlustreduktion durch eine optimierte Kerngeometrie aus kornorientiertem Siliziumstahl, wodurch die Leerlaufverluste gesenkt und die Gesamteffizienz des Transformators verbessert wird.

Ein fortschrittliches Thermomanagement ist ein Markenzeichen dieses 1000-kVA-Verteilungstransformators. Das ölimmerse Kühlsystem ist für eine gleichmäßige Wärmeableitung konzipiert; sowohl die Anordnung der Kühler als auch die Ölzirkulationswege sind optimiert, um konstante Betriebstemperaturen zu gewährleisten. Dieser hocheffiziente Leistungstransformator-Ansatz vermindert die Alterung des Öls und verlängert die Wartungsintervalle, während er dem Transformator zugleich ermöglicht, kurzfristige Überlastungen – wie sie bei Transformator-Einsätzen im Bereich erneuerbarer Energien üblich sind – zu bewältigen.

Anpassung und Support: Bardeen Equipment Co., Ltd. versteht, dass jedes Projekt individuelle Anforderungen stellt. Der ölgefüllte Transformator 35 kV, 1000 kVA kann hinsichtlich der Art des Lastschalters, der Kühlklasse, des Wicklungsmaterials, der Schutzkonzepte und der Klemmenanordnung angepasst werden. Ob eine 1000-kVA-Verteilungstransformatoren-Lösung für den Einsatz in ländlichen Umspannwerken oder ein Transformator für erneuerbare Energien, optimiert für schnelle Leistungsanstiege bei der Stromerzeugung, gefordert wird – Bardeen bietet maßgeschneiderte Lösungen mit technischem Support und After-Sales-Service.

Fertigungsexzellenz und Qualitätssicherung: Die Fertigungsprozesse von Bardeen basieren auf strenger Qualitätskontrolle und Produktionslinien, die den IEC‑Richtlinien entsprechen. Der 35‑kV‑Öltransformator mit einer Nennleistung von 1000 kVA unterzieht sich umfassenden Werksprüfungen, darunter Isolationswiderstandsprüfungen, Übersetzungsverhältnisprüfungen, Messungen der Last‑ und Leerlaufverluste sowie routinemäßige dielektrische Prüfungen. Typenprüfungen bestätigen die Einhaltung der Anforderungen an Kurzschlussfestigkeit, Stoßspannungsfestigkeit und thermische Stabilität. Das Engagement von Bardeen Equipment für internationale Standards und Rückverfolgbarkeit gewährleistet, dass jedes Gerät die Kundenanforderungen und gesetzlichen Vorgaben erfüllt.

Installation, Wartung und Lebenszyklusbetrachtungen: Der ölgekühlte Transformator mit 35 kV und 1000 kVA ist für eine unkomplizierte Installation in gängigen Umspannwerkslayouts konzipiert. Detaillierte Dokumentation, Hebe‑ und Handhabungsvorkehrungen sowie Vorinbetriebnahmeproben beschleunigen die Montage vor Ort. Die regelmäßige Wartung wird durch leicht zugängliche Überwachungspunkte, Ölabnahmehähne und modulare Zubehörkonfigurationen vereinfacht.

Umwelt- und Sicherheitskonformität: Bardeen legt bei der Konstruktion des 35-kV-Öltransformators mit einer Nennleistung von 1000 kVA besonderen Wert auf Umweltverantwortung und Sicherheit. Der Transformator erfüllt die geltenden Umweltstandards für Ölrückhaltung und Leckageverhütung. Materialien und Fertigungsverfahren zielen darauf ab, die ökologische Belastung zu minimieren, und der Transformator wird mit Schutzeinrichtungen geliefert, um einen sicheren Betrieb unter ungewöhnlichen Bedingungen zu gewährleisten.

Anwendungen

Ländliche Umspannwerke — Ländliche Speiseunterstationen für verstreute Gemeinden

Bergbau und Feldarbeiten — Versorgung abgelegener Bergwerke, Feldwerkstätten und Explorationscamps

Hilfsversorgung für Windparks — Gebäude für Windparkbetrieb und Hilfsstromversorgungssysteme

Öl- und Pipeline-Standorte — Erdöl-Feldanlagen, Pipeline- und Kommunikationsstützpunkte

Wasserwirtschaft — Isolierte Wasserverteilungs- und Hochwasserschutzanlagen

Erneuerbare Energie — Solarkraftwerke, Windparks und Energiespeicher mit Netzanschluss

Industrie und Kommunen — Kommunale Verteilnetze, industrielle Anlagen und netzferne Mikronetze

Warum Bardeen wählen

Der ölimmerse Transformator von Bardeen mit 35 kV und 1000 kVA vereint bewährte Ölimmersetechnologie mit modernen Konstruktionsmerkmalen, um einen zuverlässigen, hocheffizienten Leistungstransformator bereitzustellen, der sich ideal für Verteilungs- und erneuerbare-Energienetz-Anwendungen eignet. Als 1000-kVA-Verteilungstransformator und 35-kV-Öltransformator bietet er Flexibilität, robusten Schutz und optimierte thermische Leistung. Unterstützt durch die Fertigungskompetenz und die IEC-konformen Verfahren von Bardeen Equipment Co., Ltd., ist dieser Transformator eine verlässliche Wahl für Versorgungsunternehmen, Projekte im Bereich erneuerbarer Energien, Industriekomplexe und gewerbliche Entwicklungen, die widerstandsfähige und effiziente Stromumwandlungslösungen suchen.

Technische Spezifikationen

Produkttyp	Ölgetränkte Transformatoren
Nennkapazität	1000KVA
Spannungsbereich	35kV
Nennfrequenz	50Hz/60Hz
Anzahl der Phasen	Dreiphasig – abhängig von der Produktkonfiguration
Kühlmethode	ONAN / optional ONAF
Installationsmethode	Außen- oder Innenmontage
Geltende Normen	IEC 60076 / GB 1094

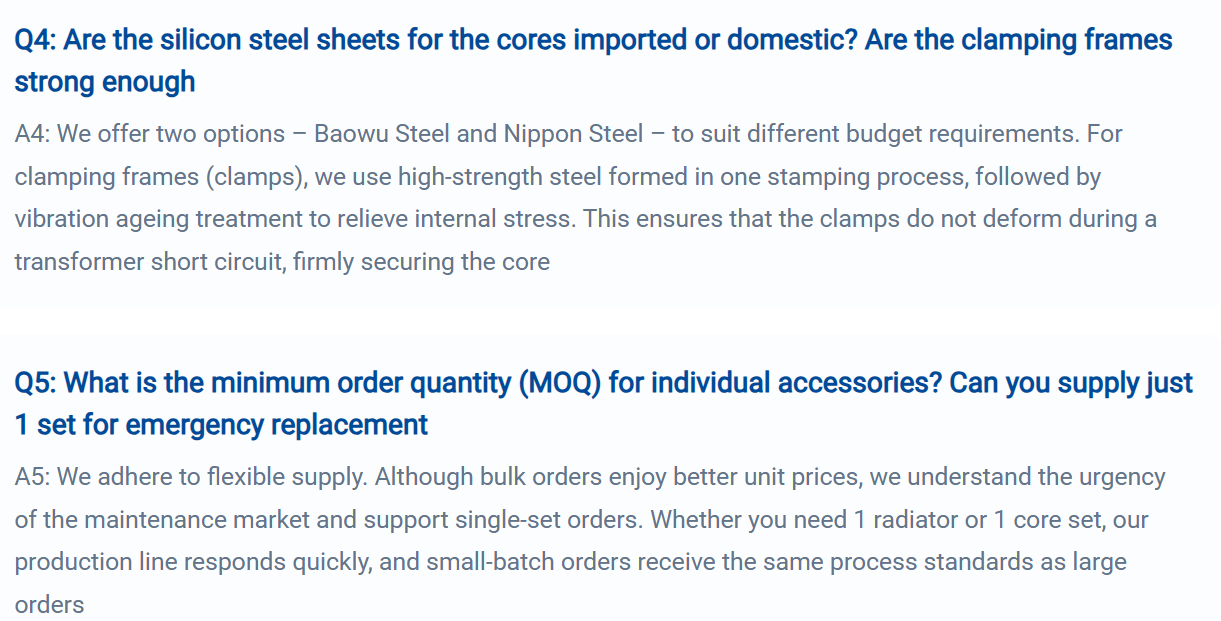

FAQ

Häufig gestellte Fragen

F1: Sind Ihre Transformatorzubehörteile (Behälter, Kerne, Kühler) für nichtstandardmäßige Transformatorbaureihen geeignet? Bieten Sie individuelle Anfertigungen auf Grundlage von Zeichnungen an? A1: Auf jeden Fall. Wir sind nicht nur ein Hersteller, sondern auch ein Anbieter maßgeschneiderter Lösungen. Egal, ob Sie handschriftliche Skizzen, Muster gebrauchter Teile oder PDF-Zeichnungen bereitstellen – unser technisches Team erstellt präzise CAD-Fertigungszeichnungen für Sie. Bei Kernen können wir das Stapelschema aus kornorientiertem Elektroblech gemäß Ihren Verlustanforderungen anpassen; bei Behältern können wir Wandstärke und Versteifungsstrukturen entsprechend der Isolationsklasse justieren.

F2: Wie stellen Sie sicher, dass die von Ihnen hergestellten Kerne oder Klammerrahmen die Leistung meines ursprünglichen Transformator-Designs erreichen? A2: Wir implementieren eine lückenlose Qualitätsrückverfolgbarkeit über den gesamten Prozess. Bei Kernen führen wir streng die Prüfung der Flussdichte und des spezifischen Verlusts durch, um sicherzustellen, dass sie die nationalen Standards erfüllen oder sogar übertreffen. Bei Klammergestellen (Klammern) achten wir besonders auf die Genauigkeit der Stanzposition sowie auf die Verzinkung bzw. Korrosionsschutzbehandlung und liefern CMM-(Koordinatenmessmaschinen-)Prüfberichte für kritische Abmessungen, um eine nahtlose Montage nach Erhalt zu gewährleisten.

Q3: Welche Materialien werden für Transformatorenbehälter und Kühler verwendet? Wie verhindern Sie Rostbildung? A3: Üblicherweise verwenden wir hochwertige kaltgewalzte Stahlbleche (Q235B oder Q345R). Zur Rostverhütung führen wir ein strenges Strahlen zur Entfernung der Walzhaut durch, gefolgt von einer Beschichtung mit Epoxid-Teer-Lack oder Polyurethan-Decklack; die Trockenfilmstärke wird streng auf über 120 μm kontrolliert. Bei Kühlern (Finnenkühler) legen wir besonderen Wert auf die innere Beiz- und Phosphatierbehandlung, um eine Kontamination des Transformatoröls während des Umlaufs auszuschließen.

Transportdienstleistungen und -prozesse

1. Fachkompetenz für Schwerlast- und Übermaßladung

Spezialisierte Abwicklung von Übermaßladung (OOG). Wir übernehmen den gesamten Prozess für schwere Transformatoren – von maßgeschneiderter Verpackung und Vakuumverpackung bis hin zum Transport auf Flachracks, als Stückgut oder im Ro-Ro-Verkehr.

2. Zoll- und Compliance-Management

Expertenhandhabung komplexer Export-/Import-Dokumentation, HS-Codes und Vorschriften des Bestimmungslands. Wir gewährleisten einen reibungslosen Zollabfertigungsprozess, um kostspielige Verzögerungen zu vermeiden.

3. Echtzeit-Sichtbarkeit und Risikosteuerung

24/7-GPS-Tracking und Meilenstein-Updates. Umfassende Frachtversicherung, die alle Risiken vom Ursprungslager bis zur Zielstelle abdeckt.

4. Notfallreaktion

Priorisierte Luftfracht und beschleunigte Seefracht-Optionen bei kritischen Ausfällen. Wir minimieren Stillstandszeiten, indem wir Ihren Ersatztransformator oder Ersatzteile schneller an den Zielort bringen.

Verfahren

Bewertung und Planung

Wir analysieren die Abmessungen, das Gewicht und die Route, um den optimalen Transportplan zu entwerfen.

Verpackung für den Beruf

Seetaugliche Verpackung

Mehrgleisiger Transport

Durchführung des Seefracht-/Luftfracht-/Landtransports mit strengen Handhabungsprotokollen.
