KYN61-40,5 gepanzerte, herausnehmbare Wechselstrom-Schaltanlage mit metallischem Gehäuse

KYN61-40,5 ist ein leistungsstarkes, innenliegendes, gepanzertes, entnehmbares Metallgehäuse-Schaltgerät für Wechselstrom-Verteilungssysteme mit mittlerer Spannung von 40,5 kV. Es verfügt über eine unabhängige Fächeraufteilung und vollständige mechanische Verriegelungseinrichtungen zur Vermeidung von Bedienfehlern. Ausgestattet mit einem entnehmbaren Vakuum-Leistungsschalterwagen ermöglicht das Gerät eine bequeme Installation, Inspektion und Austauschbarkeit. Dank hervorragender elektrischer Isolierleistung und hoher Kurzschlussfestigkeit wird es breit in Kraftwerken, Umspannwerken, Industrieparks und gewerblichen Einrichtungen für sichere Leistungssteuerung und -schutz eingesetzt.

Anpassung aus unserer Standardproduktpalette

Falls Sie in unserem Katalog ein nahezu passendes Modell finden, können wir unsere Standardtransformator-Modelle schnell an Ihre Anforderungen anpassen. Mögliche Anpassungen umfassen Leistung, Spannungsklasse, Kühlart und Montagekonstruktion.

Herstellung nach Ihren technischen Unterlagen

Senden Sie uns Ihre Spezifikationen oder Zeichnungen. Unser Ingenieurteam prüft das Design, validiert alle wesentlichen Parameter gemeinsam mit Ihnen und fertigt streng nach internationalen Standards.

Vollständige individuelle Konstruktion von der Idee bis zur Fertigstellung

Keine formellen detaillierten Spezifikationen vorhanden? Teilen Sie uns Ihre Ideen und funktionalen Anforderungen mit. Wir arbeiten eng mit Ihnen zusammen, um maßgeschneiderte Transformatorlösungen zu entwickeln – von der elektrischen Konstruktion und der mechanischen Anordnung bis hin zum Isolationssystem.

Übersicht
PRODUKTOVERSICHT
Anpassungslösungen und technische Unterstützung
Anwendung
FAQ
Transportdienstleistungen und -prozesse

Übersicht

Konformitätsstandards:
1. Vollständige Konformität mit der internationalen Norm IEC 62271‑200 für Hochspannungs-Schaltgeräte und -steuergeräte.
2. Strenge Auslegung und Prüfung gemäß der nationalen Norm GB 3906 für Wechselstrom-metallisch umhüllte Schaltanlagen im Spannungsbereich 3,6 kV bis 40,5 kV.
3. Erfüllt weltweit geltende technische Spezifikationen sowie Anforderungen an Sicherheitsbewertung und Qualitätskontrolle für Mittelspannungs-Verteilungsausrüstung.

Betriebsbedingungen:
1. Installationsumgebung: Feste Innenaufstellung, geeignet für trockene und saubere Stromverteilungsräume.
2. Umgebungstemperatur: −10 °C bis +40 °C, ohne starke Temperaturschwankungen.
3. Feuchtebedingung: Maximale relative Luftfeuchtigkeit ≤95 %, ohne Kondensation oder Reifbildung auf der Geräteoberfläche.
4. Höhenbereich: Standardmäßig zulässige Höhe ≤ 1000 m; kundenspezifische Konstruktion für Hochlagen verfügbar.
5. Standortumgebung: Frei von explosivem Staub, korrosiven Gasen, starker Vibration und elektromagnetischer Interferenz

Bardeen präsentiert die KYN61‑40.5 gepanzerte, herausnehmbare Wechselstrom‑Schaltanlage mit metallischem Gehäuse – eine robuste Lösung, die für moderne Mittelspannungsverteilungssysteme entwickelt wurde. Die KYN61‑40.5‑Schaltanlage erfüllt anspruchsvolle industrielle, versorgungswirtschaftliche und gewerbliche Anforderungen und bietet zuverlässige Leistung sowie flexible Konfigurationsmöglichkeiten. Als führender Hersteller von Stromversorgungsausrüstung stellt Bardeen sicher, dass die KYN61‑40.5‑Schaltanlage fortschrittliches Design, Sicherheit und Wartbarkeit für anspruchsvolle Netzumgebungen vereint.

PRODUKTOVERSICHT

Produktübersicht und zentrale Merkmale

PRODUKTOVERSICHT
Die KYN61‑40,5-Schaltanlage ist eine gepanzerte, herausnehmbare Schaltanlagenreihe, die speziell für Anwendungen mit 40,5 kV entwickelt wurde. Diese KYN61‑40,5-Schaltanlage ist ein metallumschlossenes Wechselstrom-Schaltanlagensystem, das umfassenden Schutz, Steuerung und Trennung von Stromkreisen bietet. Die Architektur der KYN61‑40,5-Schaltanlage unterstützt ein modulares Layout, um Leistungsschalter, Messwandler, Schutzeinrichtungen und Zusatzgeräte auf kleinem Raum unterzubringen.

Wichtige Merkmale
– Gepanzerte, herausnehmbare Konstruktion: Das Design der gepanzerten, herausnehmbaren Schaltanlage ermöglicht den Zugriff von vorne auf die Primär- und Sekundärkompartimente und gewährleistet gleichzeitig ein hohes Maß an Schutz und mechanischer Stabilität. Das Format der gepanzerten, herausnehmbaren Schaltanlage vereinfacht Inspektion, Wartung und Austausch von Komponenten.
– Metallumschlossenes Gehäuse: Das metallische Gehäuse für Wechselstrom-Schaltanlagen bietet eine verbesserte elektromagnetische Abschirmung, strukturelle Festigkeit und Umweltschutz und macht die metallische Wechselstrom-Schaltanlage daher für Innen- sowie kontrollierte Außen-Umgebungen von Umspannwerken geeignet.
- 40,5-kV-Netzkompatibilität: Die KYN61‑40,5-Schaltanlage wurde speziell für 40,5-kV-Verteilungsnetze entwickelt und erfüllt die Leistungsanforderungen moderner 40,5-kV-Netzausrüstung; sie ermöglicht eine nahtlose Integration mit Transformatoren, Leitungen und Schutzsystemen.

Weitere zentrale Merkmale und technische Highlights
- Modulare austauschbare Einheiten: Jede Einheit innerhalb der KYN61‑40,5-Schaltanlage kann als Leistungsschalterfach, Sammelschienenabschnitt oder Kabelabgang konfiguriert werden, wodurch skalierbare 40,5-kV-Netzlösungen entstehen, die sich an veränderte Systemanforderungen anpassen lassen.
- Sicherheit und Verriegelungen: Integrierte mechanische und elektrische Verriegelungen im gepanzerten, ausziehbaren Schaltgerät schützen Personal und Anlagen, indem sie korrekte Betriebsabläufe sicherstellen und unsichere Operationen verhindern.

Technische Highlights umfassen:
- Robuste Sammelschienen-Systeme: Ausgelegt für hohe Kurzschlussströme, wie sie in 40,5-kV-Netzausrüstungsnetzwerken üblich sind.
- Vakuum-Leistungsschalter: Überlegene Ausschaltfähigkeit, direkt im Rahmen des gepanzerten, ausziehbaren Schaltgeräts untergebracht.
- Präzise Messung: Hochgenaue Messwandler zur Unterstützung von Schutzkonzepten und Netz-Analysen.
- Flexible Verkabelung: Variable Kabel- und Sammelschienen-Anordnungen, die sich an standortspezifische Layouts für die metallgehäusete Wechselstrom-Schaltanlage anpassen.

Anpassungslösungen und technische Unterstützung

Anpassungslösungen und technische Unterstützung
Bardeen bietet maßgeschneiderte KYN61‑40,5-Schaltanlagenkonfigurationen, die genau auf die Projektanforderungen abgestimmt sind. Ob eine kompakte, metallisch umhüllte Wechselstrom-Schaltanlage für eine kommerzielle Umspannstation oder eine gepanzerte, herausnehmbare Schaltanlagenanordnung für eine große Versorgungsanlage benötigt wird – Bardeen passt Layout, Schutzkonzepte und Zusatzsysteme der KYN61‑40,5-Schaltanlage an die spezifischen Anforderungen jedes 40,5‑kV-Netzausrüstungsprojekts an.

Kernvorteile
1. Sicher & zuverlässig: Unabhängiges Fachdesign und vollständige mechanische Verriegelung verhindern Fehlbedienungen; Schutzart IP4X schützt vor Staub und Fremdkörpern.
2. Einfache Wartung: Der herausnehmbare VCB-Wagen ermöglicht einen schnellen Austausch und die Wartung vor Ort und steigert so die Betriebseffizienz.
3. Hohe Anpassungsfähigkeit: Mehrere Optionen für Nennstrom und Kurzschlussfestigkeit erlauben eine individuelle Konfiguration entsprechend unterschiedlicher Projektanforderungen.
4. Normenkonformität: Strenge Herstellung gemäß IEC‑ und GB‑Normen gewährleistet stabile Leistung bei langfristigem Dauerbetrieb.

Anwendung

Anwendungsszenarien

Kraftwerke und Umspannwerke.

Schwerindustrieanlagen , Minen und große Fertigungsanlagen.

Gewerbliche Campusanlagen , Umspannwerke großer öffentlicher Gebäude.

Erneuerbare Energien und Energiespeicherung schaltanlagenräume von Kraftwerken.

Versorgungsunterstationen für städtische und ländliche Mittelspannungsverteilnetze.

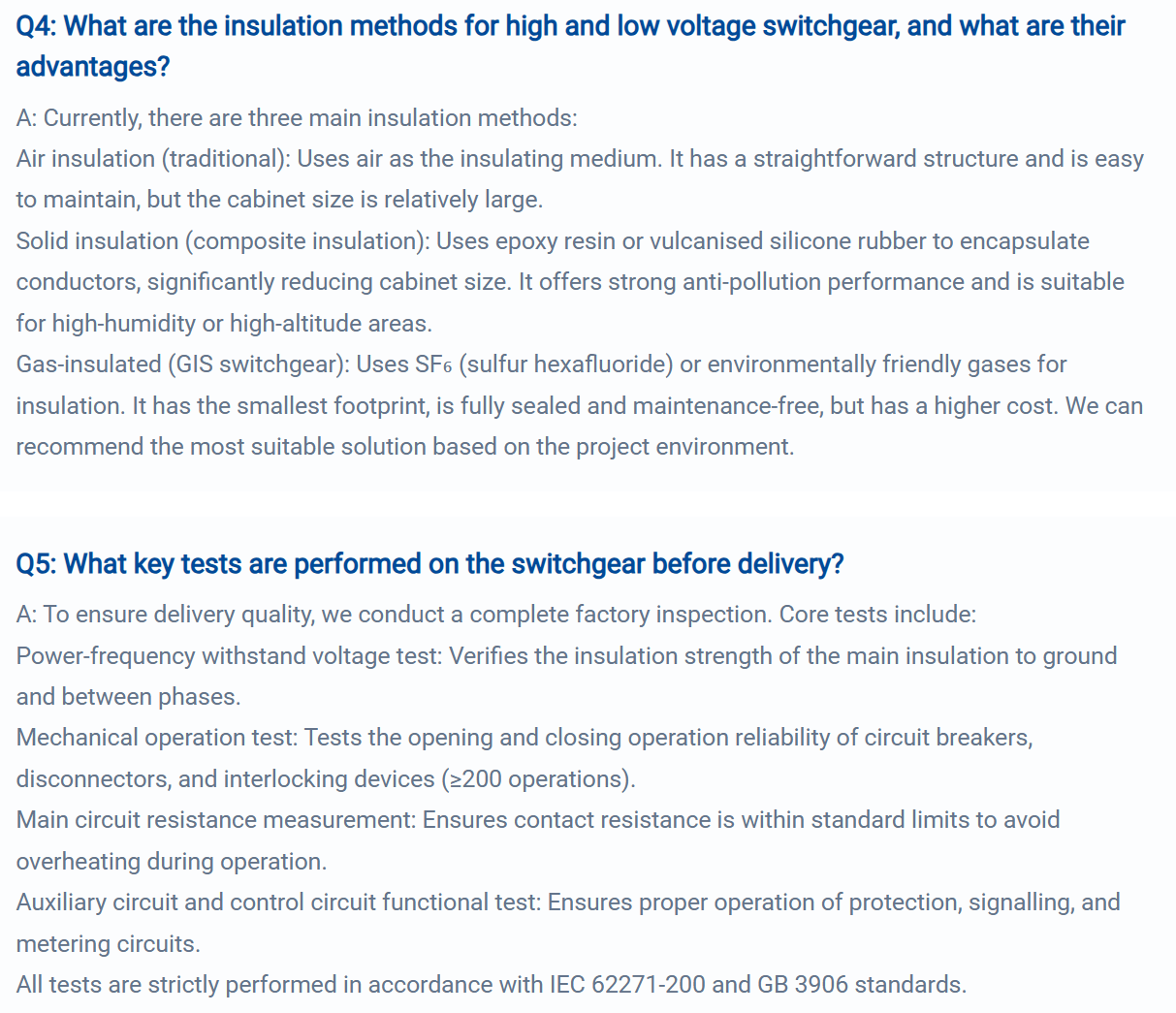

FAQ

Häufig gestellte Fragen

F1: Was ist ein metallgekapseltes ausziehbares Schaltgerät? Welche Hauptmerkmale besitzt es? A: Ein metallgekapseltes ausziehbares Schaltgerät (z. B. die KYN‑Baureihe) ist eine vollständig geschlossene und vollständig abgetrennte Stromverteilungseinrichtung. Sein charakteristisches Merkmal besteht darin, dass der Sammelschienenraum, der Leistungsschalterraum, der Kabelraum und der Messgeräteraum voneinander unabhängig getrennt sind; jeder Raum ist durch geerdete und abgeschirmte Metalltrennwände abgegrenzt. Zu den zentralen Vorteilen zählen: Der ausziehbare Leistungsschalterwagen lässt sich flexibel herausziehen, was die Online‑Inspektion, Wartung oder schnelle Austauschmöglichkeit erheblich erleichtert und dadurch die Ausfallzeit stark verkürzt. Gleichzeitig begrenzt das strikte Abtrennungskonzept wirksam den Gefahrenbereich interner Lichtbogenstörungen und erhöht so die Betriebssicherheit.

F2: Was versteht man unter der „Fünf‑Schutz‑Verriegelungsfunktion“ eines Schaltgeräts, und warum ist sie wichtig? A: Die „Fünf-Schutz-Verriegelung“ ist eine zwingend erforderliche mechanische oder elektrische Verriegelungseinrichtung, die die Sicherheit des Bedieners und einen zuverlässigen Betrieb der Anlage gewährleistet. Sie umfasst:
Verhinderung einer falschen Öffnung oder Schließung des Leistungsschalters;
Verhinderung der Öffnung oder Schließung des Trennschalters (d. h. des Wagens) unter Last;
Verhinderung der Schließung des Erdungsschalters bei spannungsführendem Betrieb der Anlage;
Verhinderung der Schließung des Leistungsschalters, wenn der Erdungsschalter geschlossen ist (d. h. bei bestehender Erdverbindung);
Verhinderung eines unbeabsichtigten Zugangs zu spannungsführenden Abteilen.
Diese Konstruktion eliminiert physisch die Möglichkeit einer menschlichen Fehlbedienung und stellt eine Kernanforderung der elektrischen Sicherheitsvorschriften dar.

F3: Wie wähle ich zwischen fest installierter und ausziehbarer (Wagen-)Schaltanlage basierend auf den Projektanforderungen? A: Die Wahl hängt vorrangig von den Anforderungen an die Versorgungssicherheit und die Wartungseffizienz ab.
Ziehbare Ausführung (z. B. KYN-Serie): Empfohlen für kritische Lasten, Anwendungen mit häufigem Schaltbetrieb oder Szenarien mit hohen Anforderungen an die schnelle Fehlerbehebung (z. B. große Fabriken und Rechenzentren). Der Leistungsschalterwagen kann als Ersatzteil vorgehalten werden; im Fehlerfall lässt er sich direkt als Ganzes austauschen und stellt die Stromversorgung sehr schnell wieder her.
Feste Ausführung (z. B. GGD-, XGN-Serie): Geeignet für Anwendungen mit stabilen Lasten und geringeren Anforderungen an die Ausfallzeit (z. B. allgemeine Gebäude-Stromverteilung). Sie weisen eine einfachere Konstruktion und relativ niedrigere Kosten auf, doch erfordert die Wartung in der Regel eine komplette Abschaltung des Sammelschienenbetriebs.
