محطة تبديل خارجية من النوع الصندوقي طراز DFW-12/630-20

محطة التبديل الخارجية من النوع الصندوقي المدمجة دِفْو-١٢‏/٦٣٠-٢٠ مُصمَّمة لشبكات توزيع الجهد المتوسط البالغة ١٢ كيلوفولت في المناطق الحضرية. وتتكوَّن من مفتاح حمل غاز السُّلفور هيكسافلورايد ومكوِّنات اتصال الكابلات المعزَّلة بالكامل، وهي تجمع بين وظائف تقسيم الكابلات، وتغذية الشبكة الحلقيَّة، وحماية الخطوط، والتحكم في توزيع الطاقة. وباعتمادها هيكل صندوق فولاذي مقاوم للصدأ مغلق بالكامل، تتميَّز هذه المعدَّة بتصميمها المدمج، ومرونة تكوين الحلقات، وقدرتها الفائقة على مقاومة الظروف البيئيَّة الخارجية. وتُستخدم على نطاق واسع في مشاريع تجديد الشبكات الحضرية، والمجتمعات السكنيَّة، والأحياء التجارية، والمناطق الصناعيَّة، ومشاريع توزيع الطاقة الخارجية البلدية، لضمان نقل طاقةٍ موثوقةٍ وإدارة خطوط التفرع بكفاءة.

تخصيص من خط منتجاتنا القياسي

إذا وجدت نموذجًا قريبًا من متطلباتك في كتالوجنا، فيمكننا تعديل محولاتنا القياسية بسرعة لتتناسب مع تطبيقك. وتشمل التعديلات السعة، وفئة الجهد، ونوع التبريد، وهيكل التركيب.

التصنيع وفق وثائقك التقنية

أرسل إلينا مواصفاتك أو رسوماتك التصميمية. يقوم فريق هندستنا بمراجعة التصميم، والتحقق من جميع المعايير الأساسية معك، ثم يُنتج وفقًا صارمًا للمعايير الدولية.

تصميم مخصص بالكامل من الفكرة إلى الإنجاز

لا تتوفر لديك مواصفات رسمية مفصلة؟ شاركنا أفكارك ومتطلبات الأداء الوظيفي. نعمل معك كشريك لتطوير حلول محولات مخصصة بالكامل، بدءًا من التصميم الكهربائي وتخطيط الهيكل وحتى نظام العزل.

نظرة عامة
نظرة عامة على المنتج
المزايا التقنية والابتكار
التطبيق
لماذا تختار باردين
المواصفات الفنية
الأسئلة الشائعة
خدمات وعمليات النقل

نظرة عامة

تقدم شركة باردين محطة التبديل الخارجية في صندوق ديفي-12‏/630-20، وهي حلٌّ مبتكر لمعدات التبديل ديفي-12‏/630-20 مصمَّم لتحقيق أداءٍ قويٍّ، وتثبيتٍ مبسَّطٍ، وتكاملٍ سلسٍّ مع أنظمة الطاقة الحديثة. وقد صُمِّمت هذه المحطة التبديلية المدمجة لتلبية الاحتياجات المتزايدة لحلول تحديث الشبكة الكهربائية والمحطات الفرعية الخاصة بالطاقة المتجددة، حيث تجمع بين وظائف التبديل عالي الموثوقية، والحماية، وقياس الاستهلاك في غلافٍ متينٍ مقاومٍ للعوامل الجوية، ومناسبٍ لمختلف البيئات.

نظرة عامة على المنتج

نظرة عامة على المنتج والميزات الرئيسية

محطة التبديل الخارجية المُصنَّعة مسبقًا من طراز DFW‑12/630‑20 هي محطة تبديل خارجية مغلقة بالكامل ومُحسَّنة لشبكات التوزيع متوسطة الجهد. وتضم وحدة الأجهزة الكهربائية من طراز DFW‑12/630‑20 قواطع دوائر فراغية، ومفاتيح كهربائية لفصل الحمل، ومفاتيح أرضية، ومحولات تيار، ومحولات جهد، ومرحلات حماية متعددة الوظائف داخل هيكل مدمج مقاوم للتآكل. وتم تصميمها لتتيح تركيبًا سريعًا وتوصيلًا سهلًا بالخطوط والمحولات القائمة.

الميزات الرئيسية تشمل:
— تصميم محطة تبديل خارجية مغلقة بالكامل لضمان أقصى درجات السلامة للعاملين وحماية فعَّالة من عوامل الطقس.
— مقاطع فراغية عالية الأداء مُصنَّفة وفق معايير IEC لتشغيلٍ موثوقٍ لأجهزة التبديل من طراز DFW‑12/630‑20.
— تخطيط داخلي نمطي داخل محطة التبديل الخارجية يسهِّل عمليات الصيانة والترقيات والتخصيص.

تستمر الميزات الرئيسية في ما يلي:
— إدخال كابلات وتوصيلات قضبان توصيل مرنة مُصمَّمة خصيصًا لأي تركيب لمحطة فرعية تعمل بالطاقة المتجددة.
ـ الامتثال الكامل للمعايير الدولية لضمان التكامل مع معدات الشبكة الكهربائية العالمية.

تدمج محطة التبديل الخارجية من طراز باردين DFW‑12/630‑20 عدَّة ابتكارات تقنية تحقِّق أداءً تشغيليًّا متفوِّقًا وقيمةً أعلى على امتداد دورة الحياة. ويؤدي استخدام تكنولوجيا مقاطع الفراغ المتقدِّمة في أجهزة التبديل من طراز DFW‑12/630‑20 إلى خفض احتياجات الصيانة وتمديد العمر التشغيلي مقارنةً بالحلول الأقدم المعتمدة على العزل بالزيت أو الهواء.

الفوائد المقدَّمة للمرافق الكهربائية ومطوري المشاريع
ـ تسريع عمليات النشر وتقليل أعمال الإنشاء في الموقع بفضل تصاميم محطات التبديل الخارجية الجاهزة مسبقًا.
ـ تعزيز الموثوقية والسلامة عبر أجهزة التبديل الحديثة من طراز DFW‑12/630‑20 التي تعتمد على مقاطع الفراغ والحماية المدمجة.
ـ خفض إجمالي تكلفة الملكية من خلال تقليل متطلبات الصيانة وتبسيط العمليات.

المزايا التقنية والابتكار

مرونة ممتازة في الاستخدام الخارجي: يستخدم خزانة مغلقة بالكامل مصنوعة من الفولاذ المقاوم للصدأ عالي القوة، وتتميز بمقاومة التآكل والماء والغبار والشيخوخة، مما يضمن تشغيلًا مستقرًا على المدى الطويل في البيئات الخارجية.

تشغيل آمن وموثوق: الهيكل المعزول بالكامل والمغلق يلغي وجود أجزاء كهربائية مكشوفة، ومزود بوظائف موثوقة لإخماد القوس الكهربائي وحماية الدائرة من القصر، لتفادي مخاطر التفريغ القوسي والتسريب.

تكوين مرن وعملي: يدعم تشكيلات متعددة لمداخل ومخارج الحلقات، ويتوافق مع مقاومات الصواعق ومؤشرات الأعطال، ليلبّي متطلبات إمداد الطاقة المتنوعة في شبكات التوزيع الحلقية والفرعية.

تكلفة تشغيل وصيانة منخفضة: الهيكل المدمج المضغوط ذو الأداء الميكانيكي المستقر يتيح التشغيل الخارجي الخالي من الصيانة، ما يقلل فعليًّا عبء الفحوصات والصيانة اليومية.

التطبيق

سيناريوهات الاستخدام

نقاط شبكة التوزيع حيث يقلل تركيب جهاز التحكم DFW-12/630-20 المدمج من المساحة المطلوبة والأعمال المدنية.

محطة فرعية للطاقة المتجددة نقاط الاتصال، مما يتيح عزل أنظمة البطاريات وحمايتها بشكل آمن.

المجمعات الصناعية والتجارية تنصيب محطات التبديل الخارجية من النوع الثانوي التي تتطلب رصدًا مُعزَّزًا.

مشاريع تجريبية لتحديث الشبكات الكهربائية للتركيبات المؤقتة أو الدائمة وتحديثات الأنظمة.

قابل للتطبيق لـ شبكات التوزيع الخاصة بالمرافق، والشبكات المصغَّرة، وأنظمة تخزين الطاقة بالبطاريات .

لماذا تختار باردين

يتميَّز اختيار محطة التبديل الخارجية من طراز DFW‑12/630‑20 من باردين باستفادته من خبرتنا الواسعة في حلول الطاقة الشاملة التي تشمل المحولات والمحطات الفرعية ومعدات التبديل. ويضمن تصنيع باردين المعتمد وفق معايير اللجنة الدولية للإلكتروتكنيك (IEC) وخبرتها العالمية في المشاريع أن تفي محطة التبديل الخارجية باشتراطات الكود الكهربائي الدولي الصارمة وتلبّي متطلبات التشغيل العملية الخاصة بشركات المرافق الكهربائية والمشغلين الصناعيين والمُدمِّجين التجاريين.

المواصفات الفنية

نوع المنتج	محطة التبديل الخارجية من طراز DFW‑12/630‑20
بيئة التركيب	تثبيت ثابت في الهواء الطلق على سطح الأرض، مناسب للطرق البلدية المفتوحة وحزام المساحات الخضراء المجتمعية والمناطق الصناعية الخارجية
درجة حرارة البيئة المحيطة	من ‑٢٥°م إلى +٤٠°م، قادر على التكيُّف مع تغيرات درجة الحرارة المفتوحة في الهواء الطلق على المدى الطويل
شرط الرطوبة	أقصى رطوبة نسبية يومية متوسطة ≤٩٥٪، دون تكاثف دائم داخل الخزانة
نطاق الارتفاع	الارتفاع القياسي القابل للتطبيق ≤١٠٠٠ متر؛ وتتوفر تصاميم عزل مخصصة للمناطق المرتفعة
بيئة الموقع	مقاوم للرياح والأمطار والغبار والتقدم في العمر بسبب الأشعة فوق البنفسجية؛ خالٍ من الغازات التآكلية الشديدة والغبار الانفجاري والاهتزاز الميكانيكي القوي
المعايير المطبقة	IEC 62271‑200، IEC 62271‑102، IEC 62271‑1، GB 3906، GB/T 11022

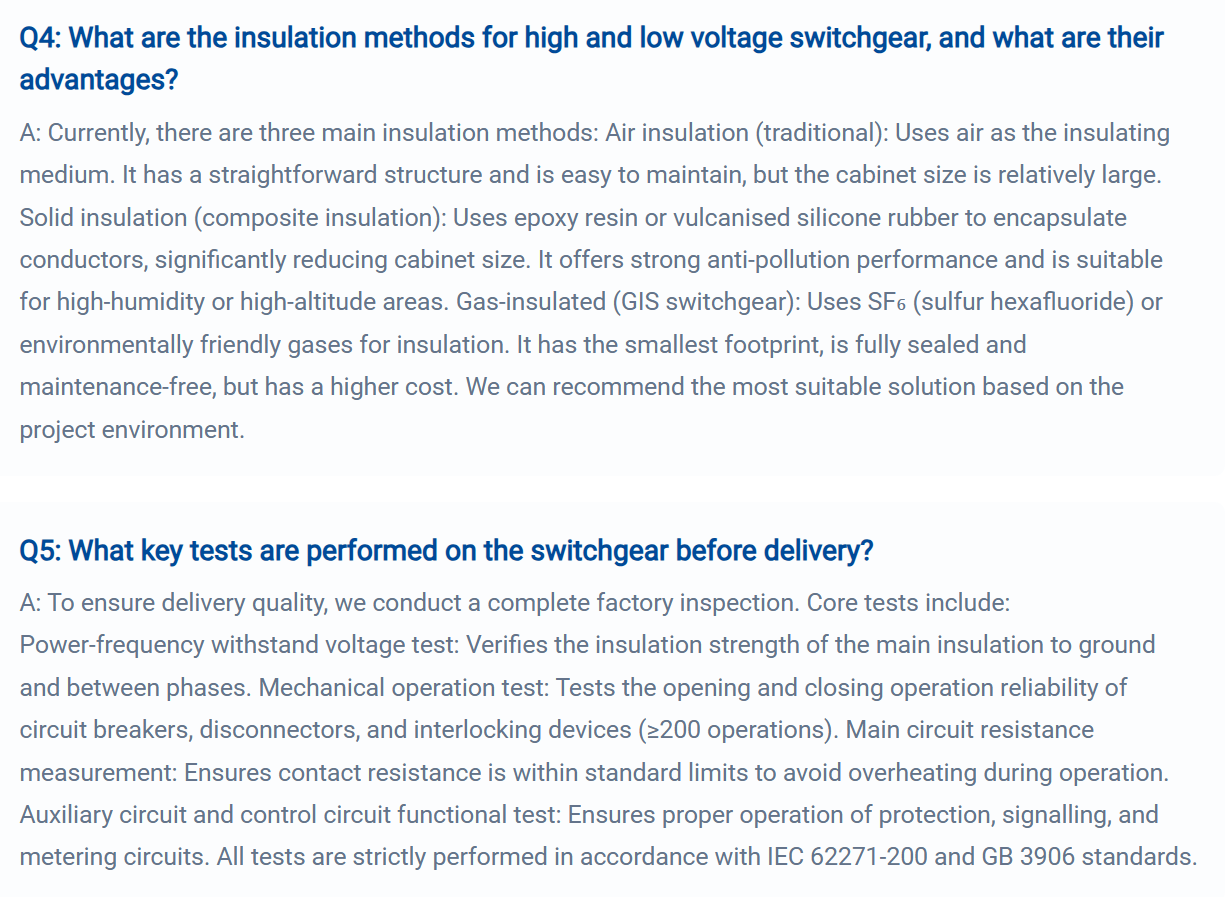

الأسئلة الشائعة

الأسئلة المتكررة

السؤال ١: ما هو جهاز التحكم الكهربائي المعدني القابل للسحب؟ وما هي ميزاته الرئيسية؟ أ: معدات التوزيع المعدنية القابلة للسحب (مثل سلسلة كاين) هي جهاز توزيع طاقة مغلق بالكامل ومُقسَّم إلى أقسامٍ منفصلة تمامًا. وتتميَّز بكون قسم الحافلة، وقسم القاطع الدائري، وقسم الكابلات، وقسم الأجهزة مفصولةً عن بعضها البعض بشكل مستقل، حيث تستخدم كل قسم حواجز معدنية مؤرضة ومحمية. أما المزايا الأساسية فهي: إمكانية سحب عربة القاطع الدائري القابلة للسحب بسهولة، مما يسهِّل الفحص والصيانة أثناء التشغيل أو الاستبدال السريع، فيُقلِّل ذلك من وقت انقطاع التيار بشكل كبير. وفي الوقت نفسه، فإن التصميم المشدَّد للتقسيم إلى أقسام يحدُّ فعّالًا من نطاق مخاطر قوس العطل الداخلي، ما يعزِّز السلامة التشغيلية.

س٢: ما وظيفة «القفل الوقائي الخماسي» في معدات التوزيع، ولماذا تكتسب أهميةً بالغة؟ أ: «نظام القفل الخماسي الوقائي» هو جهاز قفل ميكانيكي أو كهربائي إلزامي يضمن سلامة المشغل وتشغيل المعدات بشكل موثوق. ويشمل ما يلي: منع الفتح أو الإغلاق غير الصحيح لقاطع الدائرة؛ ومنع فتح أو إغلاق المفصل (أي العربة) تحت التحميل؛ ومنع إغلاق مفتاح التأريض عندما تكون المعدات مشحونة؛ ومنع إغلاق قاطع الدائرة عندما يكون مفتاح التأريض مغلقًا (أي عند وجود اتصال تأريض)؛ ومنع الدخول العرضي إلى الأجزاء المشحونة. ويُلغي هذا التصميم بدنيًّا احتمال وقوع خطأ بشري في التشغيل، وهو شرط أساسي في لوائح السلامة الكهربائية.

س٣: كيف أختار بين أجهزة التوزيع الثابتة وأنواع العربات القابلة للسحب بناءً على متطلبات المشروع؟ أ: يعتمد الاختيار بشكل رئيسي على متطلبات موثوقية إمداد الطاقة وكفاءة الصيانة. النوع القابل للسحب (مثل سلسلة KYN): يُوصى به للأحمال الحرجة، أو التطبيقات التي تتطلب تشغيلًا متكررًا، أو السيناريوهات التي تستلزم استعادة سريعة من الأعطال (مثل المصانع الكبيرة ومراكز البيانات). ويمكن الاحتفاظ بعربة القاطع كمخزون احتياطي؛ وفي حالة حدوث عطل، يمكن استبدالها بالكامل مباشرةً، ما يعيد التغذية الكهربائية بسرعةٍ كبيرة. النوع الثابت (مثل سلسلة GGD وXGN): مناسب للتطبيقات ذات الأحمال المستقرة والمتطلبات الأقل صرامةً فيما يخص زمن الانقطاع (مثل توزيع الطاقة في المباني العامة). وهي تتميّز بهيكل أبسط وتكلفة أقل نسبيًّا، لكن الصيانة عادةً ما تتطلب انقطاعًا عامًّا لحافلات التوزيع.

خدمات وعمليات النقل

١. خبرة في رفع الأحمال الثقيلة والبضائع الخارجة عن الأبعاد القياسية

معالجة متخصصة للبضائع الخارجة عن الأبعاد القياسية (OOG). نتولى العملية برمتها لنقل المحولات الثقيلة، بدءاً من التغليف المخصص والتغليف بالفراغ، ووصولاً إلى الشحن على المنصات المسطحة أو بالطرود المفككة أو عبر السفن التي تُركَب عليها المركبات مباشرة (Ro-Ro).

٢. إدارة الجمارك والامتثال للأنظمة

التعامل الخبير مع وثائق التصدير والاستيراد المعقدة، وأكواد النظام المنسق (HS)، ولوائح البلد الوجهة. ونضمن إنجاز الإجراءات الجمركية بسلاسة لتفادي التأخيرات المكلفة.

٣. رؤية فورية في الوقت الفعلي والتحكم في المخاطر

تتبع عبر نظام تحديد المواقع العالمي (GPS) على مدار ٢٤ ساعة يوميًّا و٧ أيام أسبوعيًّا، مع تحديثات دورية عند كل مرحلة رئيسية. وتغطي وثيقة تأمين البضائع الشاملة جميع المخاطر من مستودع المنشأ حتى الموقع النهائي.

٤. الاستجابة الطارئة

شحن جوي أولوي وخيارات شحن بحري عاجلة لحالات الأعطال الحرجة. ونحد من توقف التشغيل عبر إيصال المحول البديل أو القطع اللازمة إليك بأسرع وقت ممكن.

العملية

التقييم والتخطيط

نُحلِّل الأبعاد والوزن والمسار لتصميم خطة النقل المثلى.

التعبئة المهنية

التعبئة المناسبة للنقل البحري

النقل المتعدد الوسائط

تنفيذ النقل البحري أو الجوي أو البري مع بروتوكولات معالجة صارمة.
